Распашные фасады – конструкция из одной или двух дверей, которые одной стороной жестко закреплены с помощью шарнирных механизмов петель, а противоположной при открывании описывают дугу в направлении от передней части корпуса. Полностью открытые дверцы перпендикулярные к передней части корпуса. В программе все распашные фасады Командор реализованы в таких элементах:
- Розпашные фасады ST/AL.
- Розпашные фасады Topaz/Opal.
К первому фасадному элементу относятся алюминиевые (Agat, Lazuryt, ArtDeco, Onyx, Sahara1, Sahara2) и стальные (Standart и Lux) распашные фасады. Ко второму фасадному элементу относятся алюминиевые фасады (Topaz и Opal).
Рассмотрим особенности установки распашных стальных и алюминиевых фасадов. Они устанавливаются в предварительно подготовленный корпус шкафа, могут иметь одну или две дверные створки, которая крепится к корпусу шкафа посредством петель. Петли закрепляются на дверных створках с одной стороны и осаждаются на основы петель с другой стороны, основы петель прикручиваются к корпусу шкафа на плоскость плиты либо в предварительно фрезерованном отверстии. Есть три варианта установки дверной створки, исходя из способа монтажа основы петли: накладные (прикручены к плоскости плиты), вставные (прикручены в фрезерованное отверстие плиты) и комбинированные (накладная основа находится снизу, фрезерованная в корпус – сверху). При одинаковой высоте корпуса шкафа высота дверной створки в этих трех вариантах будет разная.
Корпус шкафа, в который устанавливается распашной фасад, должен бить больше за максимальные размеры дверной створки и не меньше чем минимальные размеры. В случае, когда размеры будут превышать ети требования, программа попробует задать максимально и минимально допустимыми размерами для установления.
При установке фасадных элементов в сцену помещения автоматически вызываются свойства фасадного элемента.
В верхней части окна отображается индекс и название фасадного элемента, текст названия элемента будет изменяться в процессе изменения значений свойств самого фасадного элемента. На вкладке Параметры нужно выбрать значения свойств, чтобы определить систему в итоге:
Вид двери. Доступны два значения: алюминий и сталь. При выборе со списка значений стали в свойстве Вид системы доступными будут стальные системы, в случае алюминия - алюминиевые.
Вид системы. В зависимости от предыдущего выбора вида двери, в списке значений будут присутствовать отфильтрованный список видов системы. Для стали - Standart и Lux, для алюминия - Agat, Lazuryt, Onyx, ArtDeco, Sahara.
Вид петель. Выбор основы петли: накладная, вставная и комбинированная.
Ширина, Высота и Глубина. Устанавливается ширина и высота застраиваемого проема, размеры дверных створок изменяются соответственно. Глубина является неизменяемым свойством и равна толщине дверной створки.
Количество дверных створок. Можно выбрать 1 или 2, значения определяется максимальными и минимальными размерами дверных створок и соотношением к ширине застраиваемого проема. В некоторых случаях может иметь только одно значение.
Ручка. Свойство доступно в тих системах, где есть возможность устанавливать ручки (Agat и Onyx).
Сторона. Сторона крепления дверной створки может бить левой или правой. Свойство отсутствует, если количество дверных створок - 2.

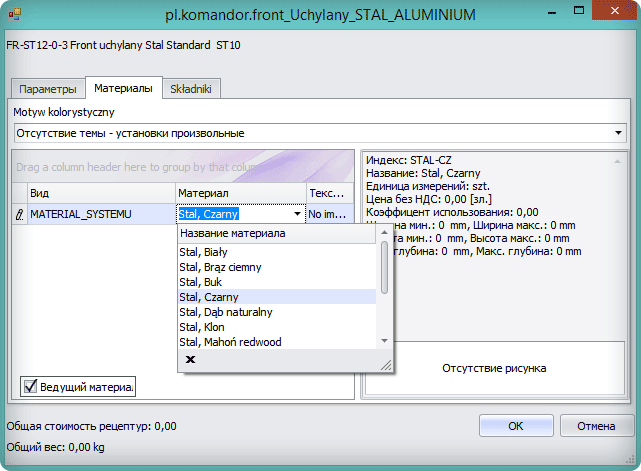

На вкладке Материалы определяются материалы компонентов системы. Свойство "Материал системы" имеется для каждого вида системы и определяет цвет профилей. Свойство "Материал ручки" становится доступно для выбора материала ручки в системах Agat и Onyx и выбранного значения свойства "Ручка" на вкладке Параметры. Ниже на рисунке свойство выбора материала ручки отсутствует, поскольку в системе Standart нет возможности установки ручки.

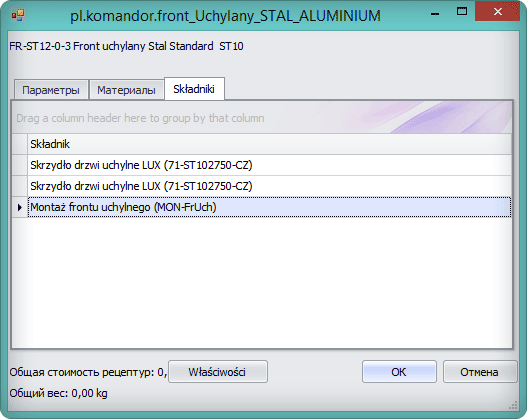

Во вкладке Составляющие отображаются все элементы, из которых состоит фасад. Здесь присутствует каждая дверная створка и монтажные услуги по установке системы. В случае использования других систем список элементов дополняется в зависимости от особенностей системы.
Для фасадного элемента в списке свойства присутствуют те, которые являются общими для всех его составляющих. Чтобы определить свойства каждой составляющей нужно вызвать соответствующие окно. Если выбрать составляющую на вкладке Составляющие фасадного элемента и сделать двойной клик мышкой, откроется окно свойств выбранной позиции. Ниже на рисунке отображаются свойства одной из дверной створки.
В окне свойства дверной створки в закладке Параметры присутствуют свойства дверной створки.
Тип формы. Из предлагаемого списка значений свойства можно выбрать тип деления наполнения дверной створки. Деление во всех случаях прямоугольное и однородное, то есть элементами наполнения является материал, выбранный в свойстве вид наполнения. Для разнородного наполнения нужно переходить в режим редактирования фасад.
Ширина и высота. Размеры дверной створки не изменить, поскольку значение определяется размерами фасадного элемента, в которые входит дверная створка.
Вид наполнения. Материал наполнения дверной створки: плита, зеркало, стекло.
Вид крепления петель. Можно выбрать вариант крепления основы петли.
Сторона крепления петель. Неизменяемое значение, которое определяется программой автоматически.
Ориентация слоев. Направление текстуры наполнения - указывается угол наклона направления текстуры.
Для каждого свойства на вкладке Параметры в правой части окна отображается дополнительная текстовая информация, описывающая суть свойства, и графическое представление элемента в масштабе, что отображает вид створки с учетом делений.

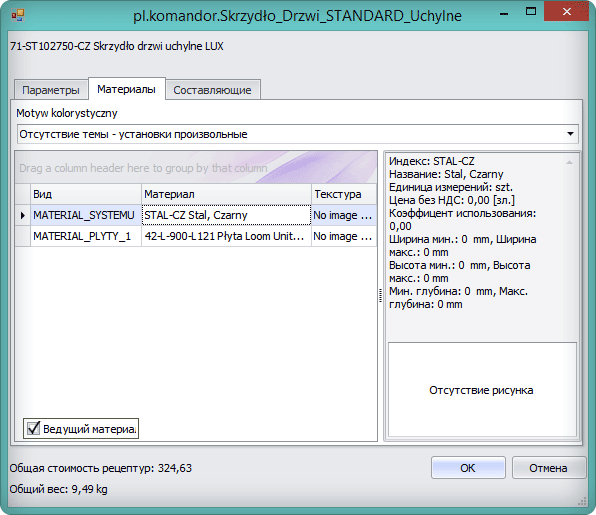

В закладке Материалы окна свойства дверной створки можно выбрать цвет материала наполнения. Если на закладке Параметры был выбран тип плита, то в списке материалов наполнения будут присутствовать цвета материалов плит, при выборе зеркала - список цветов материалов зеркала и т.д.
В правой части окна вверху отображается подробная информация о материале, внизу - текстура, которой материал представляется в проекте. Ниже на рисунке представлен пример после изменения значений свойств рассмотренных выше.
Установка кухонных фасадов Topaz и Opal аналогична установке алюминиевых и стальных фасадов, рассмотренных выше. Дверные створки этих фасадных элементов могут крепится с левой и правой сторон, или к потолку корпуса, то есть открываться по направлению вверх. При вставке фасадного элемента появится окно со свойствами, в котором нужно определить значения свойств фасадного элемента.
Рассмотрим по порядку эти свойства. В кухонном фасадном элементе свойства разделены на две страницы. На первой странице свойств имеем:
Ширина и высота. Установляются размеры застраиваемого проема.
Вид двери. Вид открывания дверей, определяемый положением петель дверной створки. Возможны два состояния: открывающие влево/вправо или открывающие вверх (с амортизатором).
Модель. Здесь задается тип системы: все системы Opal и система Topaz. В зависимости от габаритов проема не все системы будут отображаться в списке. Ограничением являются максимальный и минимальный размеры дверной створки системы.
Количество дверных створок. Можно выбрать 1 или 2, в соответствие ширины корпуса. Критериями подбора количества является допустимые минимальная и максимальная ширина дверной створки.
Количество петель. Зависит от высоты дверной створки. Выбирается из списка.
Тип петли. Определяется производитель петли.
Вторая страница свойств фасадного элемента "Фасад распашной" Opal/Topaz определяет тип крепления фасада и наличие на нем ручек.
Крепление фасада. Возможны три варианты крепления фасада к корпусу шкафа. Первый вариант - установка дверной рамки во внутрь проема корпуса, значение свойства - вставной фасад. Второй и третий варианты крепления похожи. Размеры дверной створки больше размеров проема корпуса, но меньше внешних размеров корпуса, она накладывается на корпус. Во всех трех вариантах размер дверной створки будет отличаться при фиксированных размерах проема.
Петля дверцы L и Петля дверцы P. Свойство может принимать два значения: петля накладная и петля полунакладная. Полунакладная петля используется тогда, когда с другой стороны стенки корпуса шкафа крепится дверная створка другого фасадного элемента. Это влияет на ширину дверной створки.
Наложение с левой, правой, верхней и нижней сторон. Значение свойства указывает насколько выступает край дверной створки от границы проема корпуса. Изменение свойств недоступные, поскольку рассчитываются программой в зависимости от типа петли.
Ручка и высота крепления ручки. наличие ручек на дверных створках и ихнее положение.
Во вкладке Материалы можно выбрать цвет материала наполнения. Вид окна и принцпа выбора значений такой же как и при выборе стальных и алюминиевых распашных фасадов. Ниже представлен пример кухонного фасада.
