Передвижные фасады Komandor представлены в программе одним фасадным элементом Фасады передвижные ST/AL. В нем реализованы такие системы:
- Standart
- Lux
- Magnetyt
- Agat 20
- Agat 25
- ArtDeco
- Lazuryt 20
- Lazuryt 25
- Onyx
- Szafir
- Sahara 1
- Sahara 2
- Aero 26
Устанавливать передвижной фасад в сцене проекта можно как в нише для застройки, так и в предварительно собранном корпусе, наличие корпуса необязательное. После выполнения действия по установке передвижного фасада откроется окно свойств фасадного элемента.
На рисунке выше показаны лишь те свойства, которые появляются при первом вставлении фасадного элемента. Описанные свойства является результатом изменения значений свойств.
Ширина и Высота. Определяется размерами проема под застройку. Согласно схеме крепления изменить размер ширины или высоты можно будет только при наличие неактивной хотя бы одной противоположной стороны: левая-правая, верхняя-нижняя. Если активны все стороны крепления в схеме, то изменить размеры фасада будет невозможно.
Тип фасада. Принимает два значения: алюминиевый и стальной. В зависимости от выбранной системы список значений свойства "вид системы" будет отображать те системы, которые соответствуют выбранному материалу.
Вид системы. Значением свойства определяется выбор конкретной системы Komandor.
Количество рельс. Выбор типа рельсы: одинарная рельса и двойная рельса. В двойной рельсе дверные створки передвигаются в двух плоскостях, то есть в передней и задней части рельсы. В одинарной рельсе дверные створки передвигаются в одной плоскости.
Количество дверных створок. Возможность выбора количества дверных створок в фасаде, которое зависит от ширины фасада, и определяются исходя из максимальных и минимальных допустимых размеров ширины дверной створки.
Разложение дверей. Порядок установки дверных створок в передней и задней частях рельсы. Во всех случаях дверные створки устанавливаются по очереди задняя часть - передняя часть - задняя часть - передняя часть т.д. При количестве дверных створок кратным 4 возможно установить дверные створки в другом порядке: первая створка - в задней части рельсы, две следующих - в передней части рельсы и т.д.
Профиль Lazuryt левый. Свойство доступно при значении свойства вид системы Lazuryt 20, по умолчанию значение свойства Стандарт. Этим свойством определяется вариант выполнения дверной створки. При значении Стандарт дверная створка являет собой обычную створку системы Lazuryt 20. При значениях угловой внешний и угловой внутренний свойство определяет вариант угловой дверной створки Lazuryt 20 с наличием соответственно внешнего вертикального профиля и внутреннего вертикального профиля. Сторона, на которой реализован угловой вертикальный профиль левая.
Профиль Lazuryt правый. Тот же алгоритм что и в свойстве Профиль Lazuryt правый, но для правой стороны.
»
На второй странице свойств после нажатия кнопки Далее, имеются такие варианты:
Тип нижней рельсы. По умолчанию свойство принимает значение Стандарт. В алюминиевых системах рельса может быть также вставной и врезной в пол помещения.
Доводчик газовый. Наличие газового доводчика в системе или его отсутствие.
Дорезанные рельсы на размер. По правилам инструкции монтажа системы рельса доставляемая клиенту должна быть больше на определенны размер, чем ширина застройки.
Ширина производственная. Свойство доступно при положительном значении свойства Дорезанные рельсы на размер. Указывается значение, на которое должна быть больше рельса от ширины застройки.
Стопоры. Количество стопоров в системе.
Крепление верхней рельсы. Нижняя алюминиевая рельса может крепиться к полу через дополнительную планку для крепления рельсы. Значение свойства определяет наличие либо отсутствие планки для крепления.
Порядок рельсы. Свойство доступно для угловой системы Lazuryt. Значение указывает часть рельсы, по которой перемещается первая дверная створка.
Торцевая лента на верхней рельсе. Свойство доступно для системы Aero 26. Значение определяет наличие торцевой ленты на фронтальной части верхней рельсы.

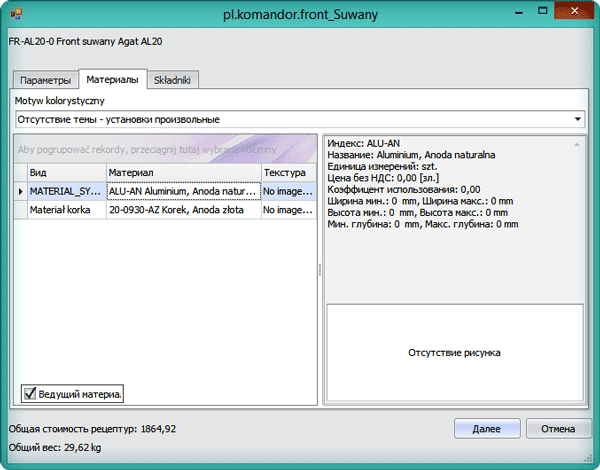

Значения материалов на закладке "Материалы" соответствуют наличию свойств элемента на закладке "Параметры". Так, при выборе стальной системы можно подобрать материал профилей системы, для алюминиевой системы также предоставляется выбор материала пробки.
В закладке "Составляющие" отображается список всех элементов, из которых состоит фасадный элемент. Ниже представлен пример фасадного элемента с определенными в нем газовых доводчиков, стопоров дверных створок, планки для крепления нижней рельсы.
Для определения свойств отдельной составляющей фасадного элемента нужно сделать двойной клик мыши по выделенному в списке элементу. Откроется окно свойств выбранного элемента. Так, для элементов стопор и доводчик газовый можно изменить их количество, для дверной створки определить тип наполнения створки, наличие буферных лент и защелок и даже изменить его ширину. В процессе изменения ширины дверной створки ширина остальных створок пересчитывается таким образом, что их суммарная ширина равна суммарной ширине согласно инструкции монтажа производителя системы. В нижней части окна свойств отображается общая стоимость и общий вес элемента.
Выбрать дверную створку в фасаде в сцене помещения можно удерживая клавишу ALT на клавиатуре и выделяя ее с помощью мыши. Удобность этой функции проявляется в том, что изменять некоторые свойства створки можно на панели Свойства элементов. Здесь можно изменить ширину дверной створки, тогда ширина остальных створок уменьшиться согласно инструкции монтажа системы. Если при одиночном выделении дверной створки дополнительно зажать на клавиатуре клавишу CTRL, тогда можно выделить больше дверных створок в фасаде.
