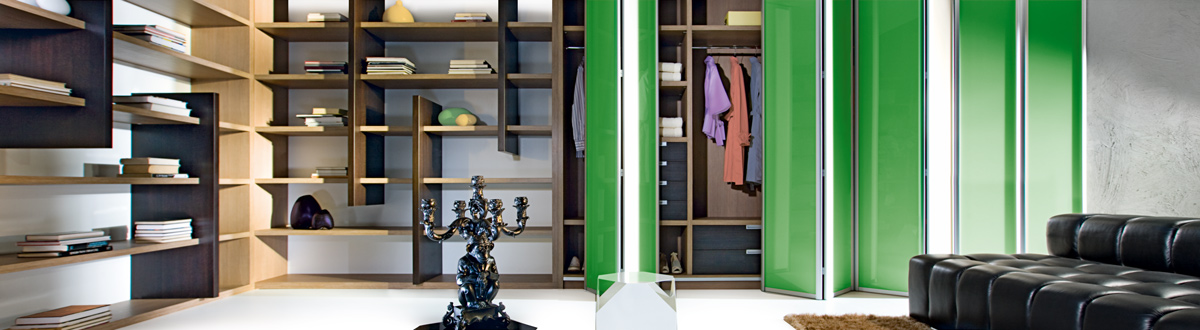

Одним з видів розсувних систем Командор є складна пересувна система Етюда. Фасад цієї системи представлений парою скріплених між собою петлями дверцят, які пересуваються в протилежних напрямках. Таку систему ще часто називають "гармошкою" через зовнішню схожість із музичним інструментом. Особливість системи Етюда полягає в тому, що для її створення необхідний корпус, в який вона монтується. До корпусу є деякі вимоги, які виходять з принципу функціонування системи.
Дверцята пересуваються в пазах верхньої та нижньої направляючих. Верхня направляюча монтується до стелі, нижня – до підлоги зі знижувальною планкою. Виходячи з цього та враховуючи фактор міцності системи в цілому, до корпусу висуваються такі умови:
- товщина верхньої частини корпусу визначається шириною фасадної частини. Мінімальна товщина складає 18 мм для фасадів довжиною до 2 метрів. В іншому випадку мінімальна товщина верхньої частини складає 28 мм.
- між стінками корпусу обов'язково встановлюються перегородки, відстань між якими не перевищує 1 метра.
- низ корпусу представляє елемент зі знижувальною планкою заввишки 100 мм.
У Командор система Етюда має п'ять різновидів, які визначаються матеріалом профілю та можливими видами наповнення дверцят. У таблиці представлені основні відмінності між системами.
|
Вид системи |
Профіль вертикальний |
Матеріал наповнення |
Можливість ділення дверей |
|
Етюд 1 |
 |
|
так |
|
Етюд 2 |
 |
|
так |
|
Етюд 3 |
 |
|
так |
|
Етюд 4 |
 |
плита 18 мм |
ні |
|
Етюд 5 |
 |
плита 18 мм |
ні |
Метод кріплення дверей до корпусу визначає їх тип, тому вони можуть бути:
- Пересувними. Двері вільно пересуваються по направляючих.
- Закріпленими. Одна із дверей закріплена стороною до корпусу шафи, друга – вільно переміщається по направляючих.
- Розмашними. У цьому випадку - це одні розпашні двері.

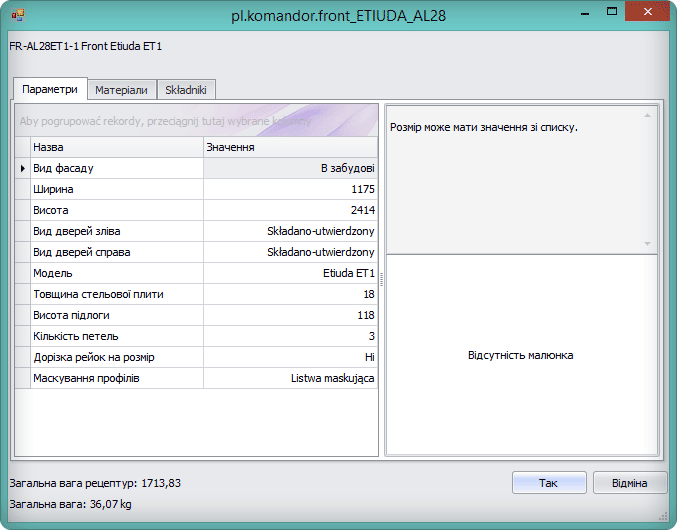

Розглянемо особливості установки системи Етюда в сцені приміщення. Для установки потрібно створити корпус із врахуванням товщини верхньої частини. Згідно з інструкцією монтажу до системи, товщина верхньої плити впливає на розрахунок висоти дверей. Усі фасади Етюд знаходяться в одному елементі програми "Фасади складні Етюд". Після установки фасадного елемента в корпус автоматично відкриється вікно Властивості.
Вид фасаду. Ця властивість визначає тип фасадної частини. Значення "У забудові" вказує на тип фасаду Етюда з наявною верхньою і нижньою рейками. Значення "Двері перехідні" вказує на варіант фасаду без нижньої рейки. Двері пересуваються на роликах тільки по верхній рейці і закріплені до вертикальної частини корпуса за допомогою петель. У цьому випадку кількість дверей не перевищує дві пари. Одна з пар може бути розпашною.
Ширина і Висота. Ширина і висота фасаду, зміна значень яких спричиняє зміну розмірів отвору під забудову. Перешкодою для зміни розмірів можуть бути обмеження, пов'язані з максимальними розмірами фасаду і схемами кріплення елементів корпусу.
Вид дверей з лівого боку. Варіант виконання пари дверцят з лівого боку: пересувні, закріплені і розпашні.
Вид двері з правого боку. Варіант виконання пари дверцят з правого боку: пересувні, закріплені і розпашні.
Модель. Значення різновиду дверей: Етюда 1, Етюда 2 і т. д.
Товщина стельової плити. Зі списку потрібно вибрати товщину верхньої частини корпусу. Значення впливає на розрахунки висоти дверей і відповідно на розміри інших елементів.
Висота підлоги. Висота нижньої частини корпусу шафи, значення впливає на розрахунок висоти дверей фасаду.

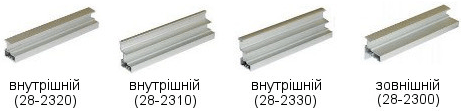

Ручка. Властивість доступна для системи Етюда 2. Значення властивості визначає тип внутрішнього вертикального профілю, який відрізняються виступами, що служать ручкою при відкриванні дверей.
Дорізка рейок. Значення визначає можливість вказати ширину рейки, відміну від ширини отвору під фасад. Прийняті значення: так, ні.
Виробнича ширина. Властивість з'являється при позитивному значенні властивості Дорізка рейок. Значення властивості вказує ширину рейки.
Маскування профілів. Зі списку обирається значення, яке визначає тип маскування вертикального профілю. Маскувати вертикальний профіль можна металевою планкою або гумовою прокладкою. Властивість доступна для системи Етюда 1.
