Непрямокутні форми

В проекті деколи потрібно змінити форму деталі: зовнішні полиці трикутної і радіальної форм, верхню частину корпусу шафи тощо. У каталозі програми майже всі елементи мають за шаблоном прямокутну форму. Винятком є елементи Полиця в папці "Внутрішня" і Полиця до гардеробу в папці "Зовнішня".

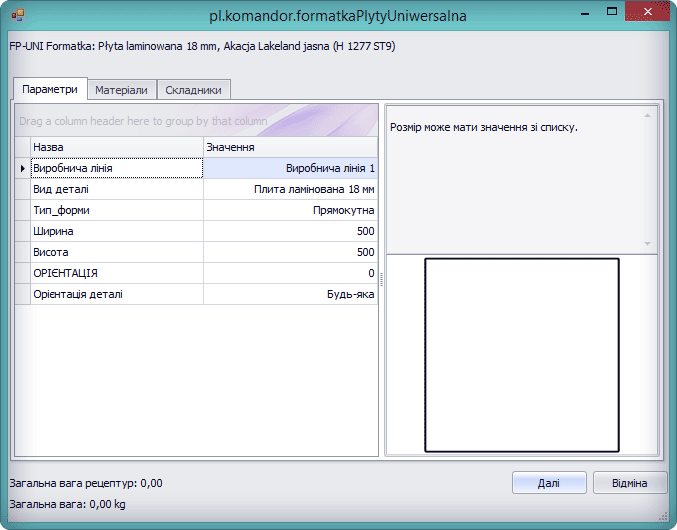

Для того, щоб надати елементу будь-яку форму, окрім шаблонної, в програмі застосовують елемент Деталь із плити. Є два способи змінити форму елемента таким чином. Перший спосіб передбачає вибір форми деталі за шаблоном. Після вставлення елемента Деталь із плити в сцену приміщення відкриється вікно властивостей цього елемента.

Вид деталі. Визначається матеріал деталі: плита різної товщини, скло, дзеркало, а також склеєні плити різної товщини.

Форма. Зі списку значень можна вибрати шаблон не прямокутної форми; з'являться додаткові властивості для форми деталі. Вид форми відображається в правій частині вікна властивостей.

Орієнтація шарів. Значення властивості в градусах визначає кут нахилу напрямку текстури деталі.

Орієнтація деталі. Орієнтація деталі в просторі. Змінюючи значення властивості можна орієнтувати деталь в просторі в різних напрямках.

Другий спосіб зміни форми деталі здійснюється в редакторі форм: панелі інструментів, закладка "Стандартне". Функція доступна тільки для виділеного елемента Деталь з плити. Після запуску функції відкриється вікно редактора форм.

У верхній частині вікна відображається панель інструментів з функціями редагування форми елемента. У правій частині вікна знаходиться панель "Додавання", на якій відображаються шаблони форм. Якщо вибрати один з цих шаблонів і зробити подвійний клік лівою кнопкою миші, програма запропонує замінити форму редагованого елемента формою шаблону. Розглянемо призначення функцій на панелі інструментів.

	Після редагування форми ця функція здійснює вихід з редактора форм із збереженням змін.
	Функція виходу з редактора форм без збереження змін.
	Перехід в режим розширеного редагування. На панелі інструментів з'являються додаткові функції.
	Відображення вікна властивостей редагованого елемента.
	Обклеювання виділеної сторони/сторін торцевої стрічкою. Для виділення більш ніж однієї сторони при виділенні потрібно утримувати клавішу `CTRL` на клавіатурі. Повторний виклик функції знімає обклеювання з виділеною боку.
	Додавання з'єднувачів типу рафікс/мініфікс до виділеної/виділених сторін. Для виділення більш ніж однієї сторони потрібно утримувати клавішу `CTRL`. Повторний виклик функції прибирає з'єднувачі з виділеної сторони.
	Функція активна для сторони з з'єднувачами типу рафікс/мініфікс. Відкриється вікно "Властивості" з'єднувача, де можна визначити тип з'єднувача і матеріали.
	У вікні потрібно вказати значення по осях OX та OY, на які буде зміщено зображення форми.
	У вікні можна задати кут, на який буде повернуто зображення редагованої форми.
	Стрілка показує напрямок текстури деталі. Використання цієї функції дозволяє змінити напрямок текстури деталі на заданий кут.
	Наближення камери до зображення.
	Віддалення камери від зображення.
	Установлення камери в положення, при якому форма редагованого елемента знаходиться в центрі екрану і масштабування форми відповідає вікну редагування.
	При виклику цієї функції користувачеві пропонується виділити частину зображення, до якого буде наближена камера.
	Виклик цієї функції встановлює камеру таким чином, щоб виділена частина редагованого елемента виявилася в центрі екрана.

	Функція передбачає постійну зміну положення камери таким чином, що виділені елементи знаходяться в центрі екрана. Повторне натискання на кнопку з цієї функції відключає дію.
	Відображення всіх розмірів редагованої форми. Відображатися будуть розміри, які визначені у функції.
	Вибір типу розмірів, які будуть відображатися на формі: довжина лінії, координати вузлів форми, кути дуг тощо.
	Вимірювання користувачем відстані між зазначеними точками.
	Вимірювання користувачем відстані від точки до прямої лінії.
	Вимірювання користувачем кута.

Розширені функції:

	Додавання до редагованої форми математичних фігур: лінія, дуга, прямокутник тощо.
	Активує для виділеного кута/кутів сторони форму скоса. Величину скосу можна змінювати: виділити сторону скошеного краю і ввести значення із клавіатури.
	Виділені кут/кути сторони набувають радіусної форми. Радіус округлення боку можна змінювати введенням відповідного значення із клавіатури.
	На перетині сторін знаходиться вузли фігури. Сторони прив'язані до вузлів. При переміщенні вузла суміжні сторони також змінюють свій розмір. Ця функція дозволяє розірвати зв'язок між сторонами.
	Функція актив на для роз'єднаних вузлів. Виконання цієї функції встановлює зв'язок між суміжними сторонами.
	Функція поділу сторони на кілька сторін. Кількість розділень вказується користувачем перед застосуванням функції.
	Функція переміщення виділеного боку сегмента на вказане користувачем значення.
	Якщо сторона сегмента є дугою, то функція змінює опуклість дуги на протилежну.
	Функція додавання направляючої. Направляючою в редакторі форми є лінія, яка перетинає зображення під будь-яким кутом. Направляючі - це додатковий інструмент для зручності редагування, за допомогою яких можна вказати, наприклад, межі фігури. У редакторі форм є три види направляючих: звичайна направляюча направляюча, яка є бісектрисою кута направляюча, яка є віссю симетрії боку фігури
	Функція перетворює виділену сторону в лінію, якщо вона не є такою.
	Функція перетворює виділену сторону в дугу, якщо вона не є такою.
	Функція перетворює виділену сторону в криву Безьє, якщо вона не є такою.
	Функція блокування розмірів і положення сторони.
