Проектирование мебели в программе начинается с создания помещения. Для создания реальной картинки нужно задать максимально точнее данные. Во время измерения важны все элементы: электрические коммуникации, трубы, форма стен, ровность пола. Неровность стен выражается разными значениями расстояниями между стенами на разных уровнях по высоте. То же качается и неровностей пола или потолка. В программе считается, что помещение имеет строго перпендикулярные друг к другу плоскости стен, потолка и пола (отдельные параметры для помещения типа мансарда). Для создания помещения в программе нужно указать точные данные.
В программе мебель представляется в виде прямоугольных параллелепипедов, которые выглядят как объемные фотореалистические изображение элемента. При использовании элементов программой учитывается их взаимное положение (друг к другу или стенам помещения), они могут соприкасаться своими плоскостями с плоскостями других элементов, стен, потолков. Если не учитывать, к примеру, выступов розеток на стене или неровности самой стены, то при указании неправильной ширины помещения готовая мебель не поместиться в реальное помещение. Такие ошибки потянут за собой расходы.
Мебель размещается на одной стене помещения в простой (стандартной) застройке. Очень часто простая застройка представляется правильной формой, в виде прямоугольного параллелепипеда. По другому происходит простая застройка в мансардных помещениях, в которых стены могут быть ориентированы не под прямым углом к полу и потолку помещения.
Определившись с размерами и конфигурацией помещения можно переходить к созданию проекта в программе. На первом этапе нужно создать и указать параметры помещения в мастере создания проекта: главное окно программы, модуль "Новый проект" в категории "Проекты".

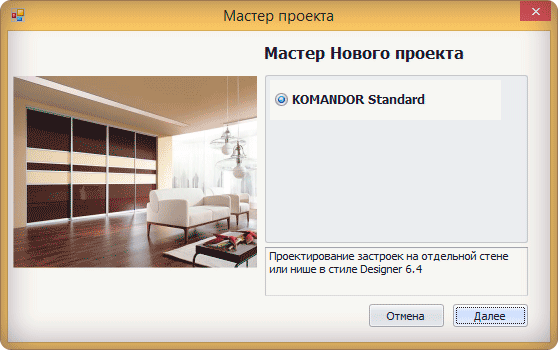

Появится окно мастера проекта.

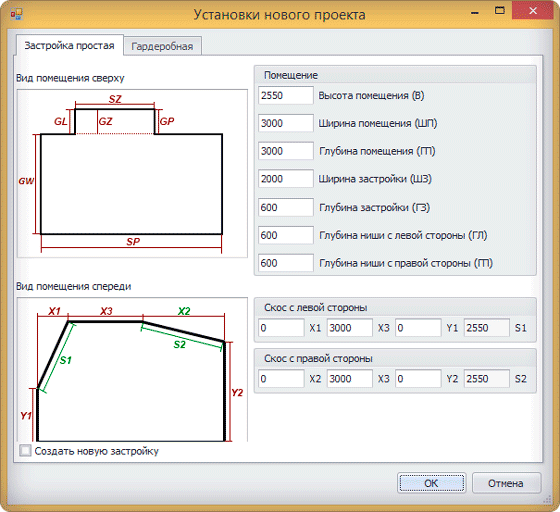

В окне мастера нет возможности выбора дополнительных опций, только подтверждения работы. Следующее окно связано с установкой параметров помещения, оно имеет две закладки, которые определяют тип застраиваемого помещения.
Начнем с простой застройки.
Размеры помещения определяются высотой, шириной и глубиной. Остальные параметры вносят изменения в конфигурацию помещения. Если параметр ширина застройки (ШЗ) меньше ширины помещения (ШП), мы получим застройку с нишей под шкаф. Параметры глубина ниши с левой и правой сторон (ГЛ и ГП) определяют глубину выступов ниши с левой и правой сторон. Параметр глубина застройки (ГЗ) определяет глубину, на которую будут устанавливаться элементы. В программе элементы имеют параметры, которые определяют его привязку к остальным элементам.
В случае помещения мансардного типа в нижней части окна нужно ввести параметры, определяющие наклон стены или ее части. При этом, имеются три возможных случая – для левой стороны, правой стороны или обеих сторон.

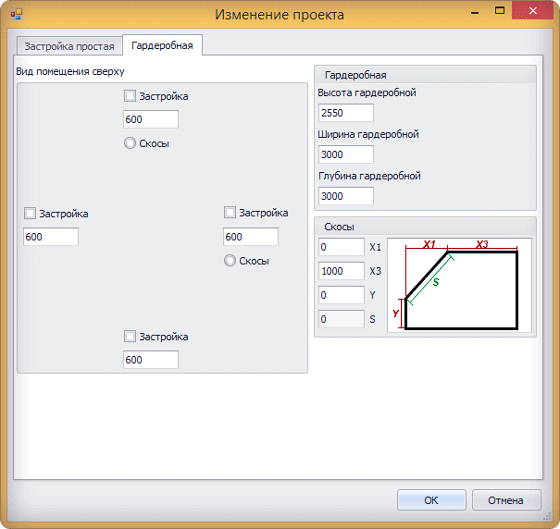

Теперь рассмотрим параметры застройки для помещения гардеробной.
Как видно из рисунка, кроме ширины, высоты и глубины помещения выборочно можно указать глубину застройки возле каждой из стен помещения. Тогда для выбранной стороны помещения дополнительно будут созданы сетки. Мансардную конфигурацию можно указать только для одной из сторон помещения. Наличие только одной мансардной стороны не является ограничением. Поскольку мы можем развернуть помещение.
Примеры помещений.

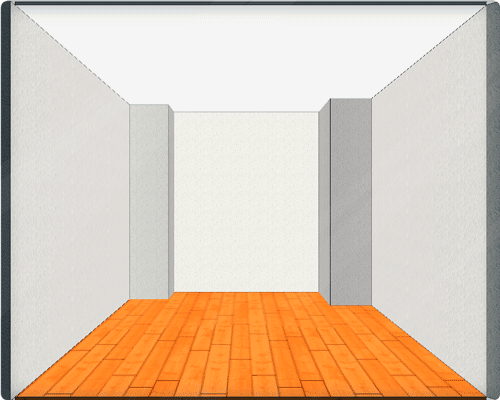

Простая застройка с нишей.

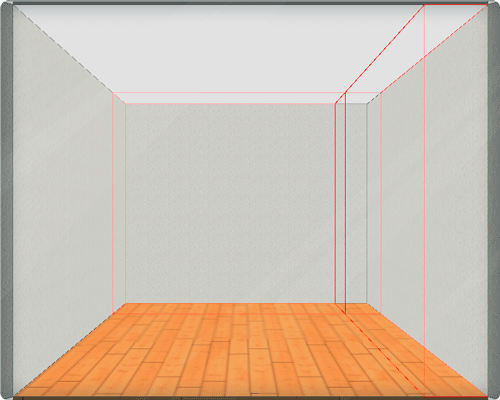

Гардеробная. Застройки на тыльной и правой сторонах. Элементы в виде параллелепипеда с красными контурами сторон
являются вспомогательными сетками.

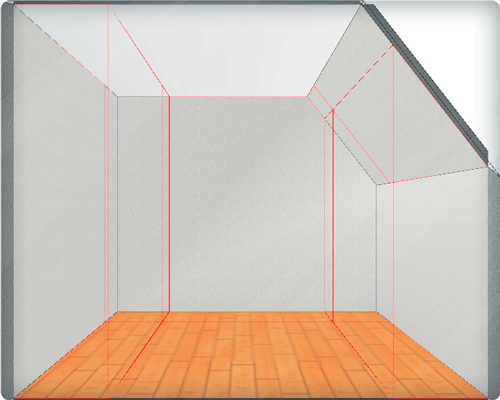

Гардеробная.С правой стороны часть стены со скосом.
Элементы с красными
контурами - сетка.

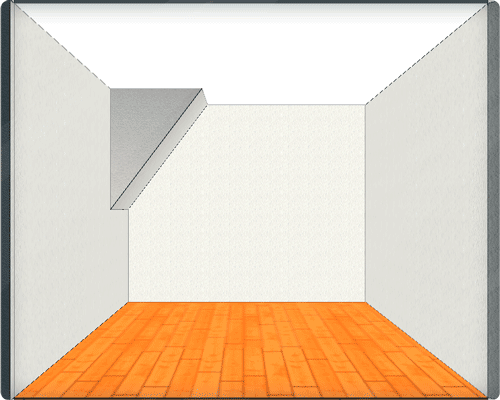

Простая застройка.
С левой стороны часть стены представляется скосом мансарды.
